点击图片查看原图轴径：50-60
扭矩：2000Nm
重量：23kg
用标准磷化处理的全车削钢制成。
光盘盒，不锈钢。
抗扭刚度。
维护，无磨损。
带双碟片包的O版本：GTR / D。
可能有高扭矩。
根据要求
可在高工作温度（> 150C）的应用中使用。
可以提供特殊处理或全不锈钢版本。
增强型联轴器可满足特定要求和重型应用。
可以连接到扭矩限制器（安全联轴器）范围。
专为需要高可靠性，精度和最佳重量/功率比的应用而设计； 非常适合于高速和大功率的应用，使用间隔器版本时还具有较低的悬空负载。
该联轴器由三个主要部件组成：两个完全旋转的轮毂（由钢制UNI EN10083 / 98制成）和盘片组（由AISI 304 C不锈钢制成），带钢类10.9的连接螺钉。 在“双重”版本GTR / D中，还有一个定长垫片，也用钢制UNI EN10083 / 98制成，固定在轮毂和两个磁盘组之间。
除垫片（GTR / D和GTR / DBSE）外，GTR联轴器的所有组件均按DIN ISO 1940-1：2003标准制造并静态平衡
Q 6.3，在键槽加工之前。
根据应用程序的特定需求，可以在完全独立于客户要求的每个单独的组件或联轴器上进行静态或动态平衡。
光盘说明
这种抗扭联轴器的基本元件是碟片组，碟片组由一系列AISl 304-C型不锈钢碟片制成，并通过钢衬套连接。 通过使用钢类10.9上的螺钉和相关的自锁螺母，可将这种阀组以另一种方式连接到轮毂法兰或最终的垫片上。
根据配置，碟片组可以是：A）连续环形碟片组，用于6个螺钉（耦合尺寸1-7）
B）可装6个螺丝的分段式碟片组（耦合尺寸8-11）
C）可装8个螺丝的分段式碟片组（联轴器尺寸12-15）
GTR / S：简单的扭转刚性联轴器
GTR / D：双扭转刚性联轴器
TR / DBSE：带有垫片的扭转刚性联轴器

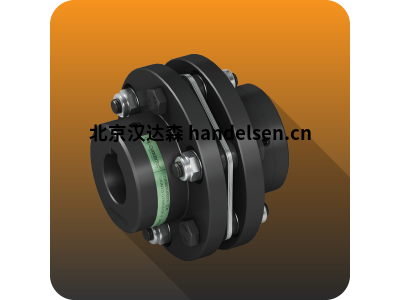

comintec GTR-GR.6-50H7-A1-60H7-A1型
